FZOHBMU-SD 3.5 18x2x12SML G652D
FZOHBMU-SD 3.5 18x2x12SML G652D
Type FZOHBMU-SD is a loose tube fibre optical cable. The cable type is intended for use in regional, urban, and area property networks.
Lue lisää- Artikkelinro : 29810998-201-00
- STK-nro : 0236429
Kuvaus
Kuvaus
Standardit
-
ProductIEC 60794; IEC 60794-1
-
TestIEC 60793
-
KansainvälinenITU-T Rec. G.650; ITU-T Rec. G.652
Description

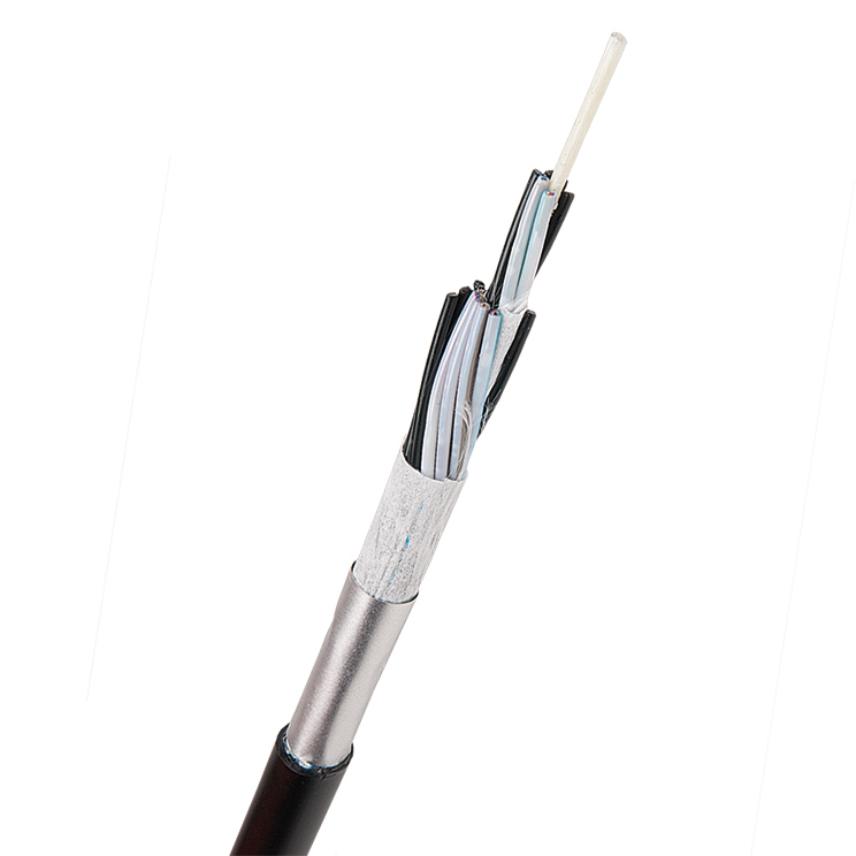

FZOHBMU-SD is a loose tube fiber optical cable and intended for outdoor use in ducts. The design can incorporate 384 - 432 fibers in loose tubes. The individually colored fibers are tubed in groups of 24f, and stranded onto a central dielectric fiber reinforced strength member (FRP). The cable type is longitudinal water blocked through the use of swellable tape. Polyethylene coated aluminum tape are used as a moisture barrier and mechanical protection. The cable has an outer sheath of halogen- free black polyethylene
Ominaisuudet
Ominaisuudet
Rakenteelliset ominaisuudet
Rakenteelliset ominaisuudet
Rakennetyyppi
Kuituputket, SZ
Keskivetoelementti
FRP keskielementti
Kuitutyyppi
Yksimuoto (G.652D)
Toisiosuojaus
Putkipäällyste
Pitkittäinen vedenesto, materiaali
Paisuvanauha
Ulkovaipan materiaali
PE HD (HD-polyeteeni)
Kaapelin väri
Musta
Halogeeniton
Kyllä
Metalliton
Ei
Kosteussulku
Muovipäällystetty alumiininauha
Number of tube layer 2
12
Putkien lukumäärä kerros 1/2
6
Täyteaine putkissa
Rasva
Mittatiedot
Mittatiedot
Valokuitujen lukumäärä
432
Kaapelin halkaisija
22,6 mm
Valokuitujen lukumäärä, alue
384 ... 432
Ulkovaipan paksuus
1,5 mm
Kertauksen läpimitta
18,6 mm
Keskivetoelementti
- mm
Kuitulukumäärä putkessa
24
Paino
370 kg/m
Putken halkaisija
3,5 mm
Mekaaniset ominaisuudet
Mekaaniset ominaisuudet
Iskulujuus
20 J
Maximum Pulling Tension
4 kN
Puristuslujuus
3 kN
Käsittelytiedot
Käsittelytiedot
Asennustapa
Kanava
Käyttölämpötila-alue
-45 ... 70 °C
Asennuslämpötila-alue
-15 ... 60 °C
Varastointilämpötila-alue
-45 ... 70 °C
Taivutussäde, asennettu kaapeli
10 (xD)
Kaapelin taivutussäde asennettaessa
15 (xD)
