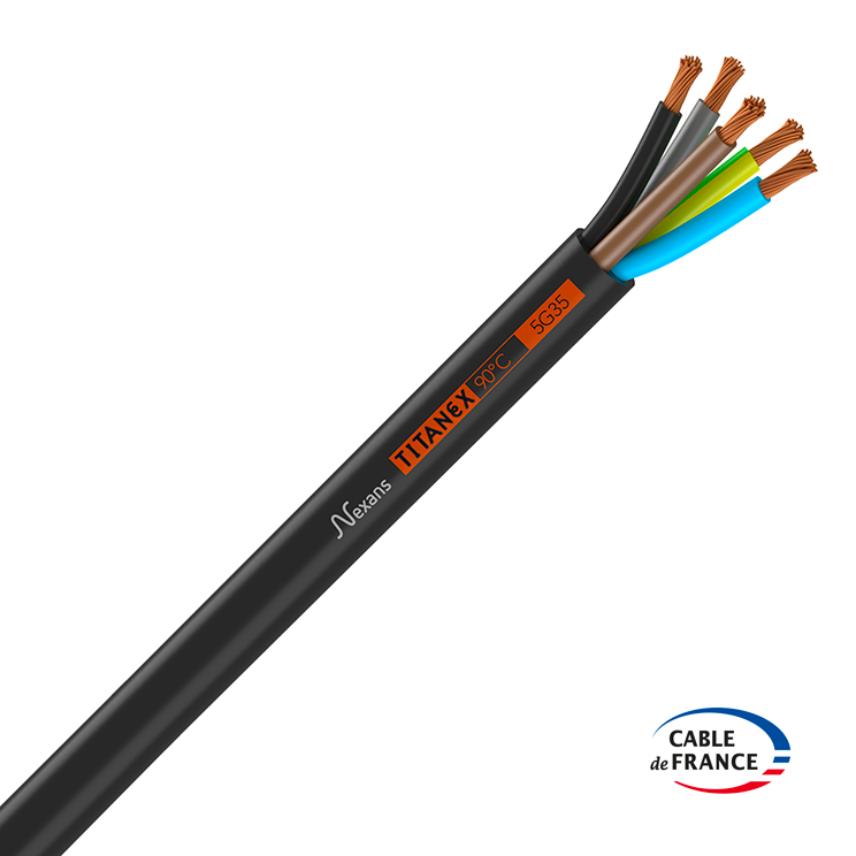

Nexans H07RN-F TITANEX 5G35

Advantages

TITANEX (H07RN-F) on EPR-eristeinen ja kumivaippainen liitäntäkaapeli, jossa on pyöreät monisäikeiset kuparijohtimet. Kaapeli on SS 424 02 35-4 -standardin mukainen, öljyn- ja rasvankestävä sekä taipuisa, joka kestää suuria lämpötilavaihteluja, kosteutta ja pakkasta. TITANEX on tarkoitettu väliaikaiseen sisä- ja ulkoasennukseen. Sopii liitettäväksi koneisiin ja muihin materiaaleihin, jotka edellyttävät taipuisaa kaapelia. Johtimen resistanssi on IEC 60228 luokan 5 mukainen. Johtojen väritunnistus on SS 424 17 20:n mukainen. Vaippa on täytetty ja siihen on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. TITANEX täyttää CPR class E.

Installation

TITANEX H07RN-F cables can be laid in cable trays, on shelves, inside ducts or fixed to walls, outside with or without protection. They can also be immersed with additionnal mechanical protection. Additionnaly, they can also be intalled outdoors without protection (UV resistance).


Minimum bending radius

• Dynamic : 6 to 8 x outer diameter of the cable.
• Static : 3 x outer diameter of the cable if OD< or = 12mm ; 4x if OD > 12mm.

Laying cable conductors

When pulling the cable, all conductors must be equally stressed. Th tensils force must never exceed 15N/mm2 of total cross-sections.
Th maximum tensile force should never exceed 1000N  in total, although the above rule may lead to higher values for large cross-sections.

Marking

TITANEX 90°C n (x or G) s NEXANS CE «har» USE H07RN-F - factory n° Made in France Y Eca n°DoP

Metric marking

Marking every metre, so that only the required length is unwound.
